1.허용공차 (크기)
RANGE
GENERAL
SPECIAL
0 ~ 10mm (0~3/8") +/- 0.2mm (+/- .008") +/- 0.1mm (+/- .004")
11 ~ 25mm (3/8"~1") +/- 0.25mm (+/- .010") +/- 0.13mm (+/- .005")
26 ~ 50mm (1"~2") +/- 0.35mm (+/- .014") +/- 0.20mm (+/- .008")
51 ~ 75mm (2"~3") +/- 0.40mm (+/- .016") +/- 0.25mm (+/- .010")
76 ~ 100mm (3"~4") +/- 0.50mm (+/- .020") +/- 0.30mm (+/- .012")
101 ~ (4"~) +/- 0.70mm (+/- .028") +/- 0.35mm (+/- .014")

2.각도
SHAPE
GENERAL
SPECIAL
+/- 2도
+/- 0.1mm (+/- .004")
+/- 1/2도
+/- 0.13mm (+/- .005")
+/- 1/2도
+/- 0.20mm (+/- .008")

3.FLATNESS AND STRAIGHTNESS
- 상기의 허용공차(크기)와 동일함.

4.CONCENTRICITY
- 일반적으로 외각과 내각 SEPARATION의 25.4mm(1")당 0.13mm(.005") T.I.R임.
길이가 두배의 SEPARATION을 초과할 때는 일직선 정도만큼 추가되어져야 함.


5.원형
DIAMETER
T.I.R(TOTAL INDICATOR READING)
0 ~ 10mm (0 ~ 3/8")
0.25mm (.010")
11 ~ 25mm (3/8" ~ 1")
0.35mm (.014")
26 ~ 50mm (1" ~ 2")
0.50mm (.020")
ON LARGER DIAMETER, DIMENSIONAL TOLERANCE SHOULD BE APPLIED

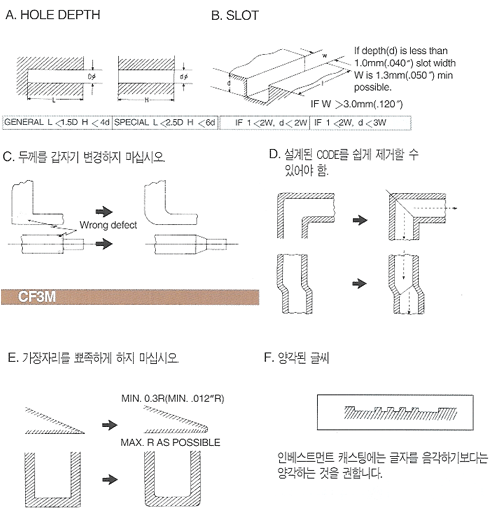

6.설계안
